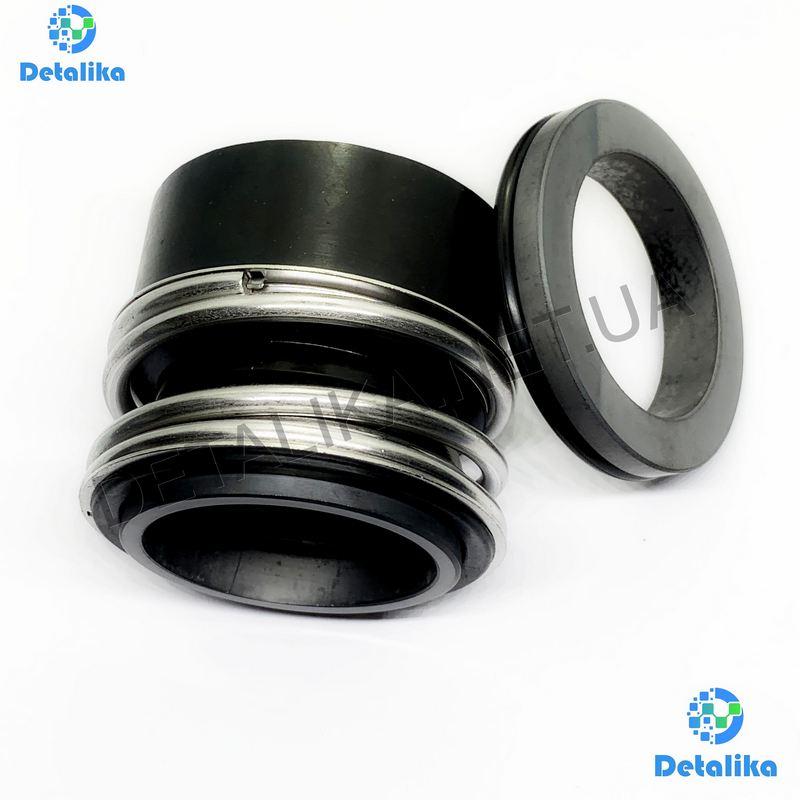

Торцеве ущільнення MG13/38-z, G6 (аналог Burgmann MG13, AESSEAL B013, M212.N13.038, R-MG13-38) — 38 мм
2 030 ₴
- В наявності
- Код: 015132-38
- +380 (95) 304-08-02
Торцеве ущільнення MG13/38-z, сідло G6 — еластомер-сильфонне ущільнення з однією пружиною (стандарт Burgmann MG13) для вала Ø38 мм, взаємозамінне з Burgmann MG13, AESSEAL B013, M212.N13.038, R-MG13-38. Пара тертя графіт / карбід кремнію, гума EPDM: вода, гаряча вода, водні розчини, слабоагресивні рідини до +140 °С і 12 бар. В наявності на складі в Україні — відправка в день замовлення.
| Ø38 мм діаметр вала |
CAR/SIC пара тертя |
EPDM гума |
-20 °С…+140 °С · 12 бар температура · тиск |
| Для яких насосів |
Серії, у яких штатно стоїть ущільнення типу MG13 (розмір під ваш насос — за діаметром вала):
| Grundfos | NB, NBE, NK, NKE, TP, TPD, TPE |
| DAB | CM, CP, KDN, NKM, NKP |
Серії з валом 38 мм, у яких стоїть саме цей розмір — назвіть модель, звіримо:
| Grundfos | NK, NKE, TPE, NBG, NKG, NBE |
Це саме ущільнення для конкретних марок насосів — на кожній сторінці перелік моделей: Grundfos NB, NK, TP (40, 50, 65, 80, 100); Торцеве ущільнення типу MG13/38-z для насосів DAB CM, CP-G, KDN, NKM-G(E), NKP-GE.
| Технічні характеристики MG13/38-z |
| Тип | MG13 — еластомер-сильфонне ущільнення з однією пружиною (стандарт Burgmann MG13) |
| Діаметр вала | 38 мм |
| Сідло (нерухоме кільце) | G6 |
| Пара тертя | графіт / карбід кремнію (CAR/SIC) — чиста й технічна вода, водні розчини |
| Гума (сильфон, манжети) | EPDM (етиленпропілен) — вода, гаряча вода, водні розчини, слабоагресивні рідини |
| Код матеріалів | AQ1EGG |
| Металеві частини | Нержавіюча сталь AISI 316 |
| Робоча температура | -20 °С…+140 °С |
| Максимальний тиск | 12 бар |
| Швидкість ковзання | до 10 м/с |
| Код Деталіки | 015132-38 |
| Як переконатися, що це воно |
1. Діаметр вала. Заміряйте штангенциркулем вал під ущільненням: ця модель розрахована на вал 38 мм.
2. Сильфон і пружина. Обертова частина — гумовий сильфон з однією конічною пружиною; якщо на старому ущільненні металевий гофрований сильфон або кілька дрібних пружин — це інший тип.
3. Сідло. Нерухоме кільце тут — G6 у гумовій манжеті. Сумнів — надішліть фото старого ущільнення та шильдика насоса у Viber, звіримо до відправки.
| Конструкція MG13 |
Обертова частина — гумовий сильфон із рухомим кільцем і циліндричною пружиною з нержавіючої сталі; кільце передачі крутного моменту веде сильфон разом із валом. Нерухома частина — сідло з гумовою манжетою в корпусі насоса. Пружина притискає рухоме кільце до сідла, між торцями тримається тонка плівка рідини — саме вона й ущільнює вал. Сильфон компенсує биття й осьові зміщення вала.
MG13 — версія родини MG із сильфоном під сідло G6: штатне ущільнення насосів Grundfos NB, NK, TP (коди BQQE / BAQE) та DAB.
| Аналоги і крос-номери |
MG13/38-z за посадковими розмірами й параметрами заміняє: Burgmann MG13, AESSEAL B013, M212.N13.038, R-MG13-38. Назви виробників наведені для підбору взаємозамінної деталі.
| Наявність, відправка і документи |
Позиція на складі. Відправка Новою поштою в день замовлення, доставка по Україні 1–3 дні. Підприємствам — рахунок, видаткова накладна, договір. Інші діаметри й типи — у групі.
| Основні | |
|---|---|
| Виробник | Detalika |
| Матеріал | Нержавіюча сталь |
| Максимальна робоча температура | +140°С |
| Максимальний тиск | 12 бар |
| Мінімальна робоча температура | -20°С |
| Тип ущільнення | MG13 |
| Розміри і габарити | |
| Внутрішній діаметр, мм | 38 |
| Тип контркільця | G6 |
| Матеріали виконання | |
| Матеріал гуми | EPDM |
| Металеві елементи | Нержавіюча сталь AISI 316 |
| Пари тертя | CAR/SIC |
| Користувальницькі характеристики | |
| Швидкість ковзання | 10 м/с |
- Ціна: 2 030 ₴
