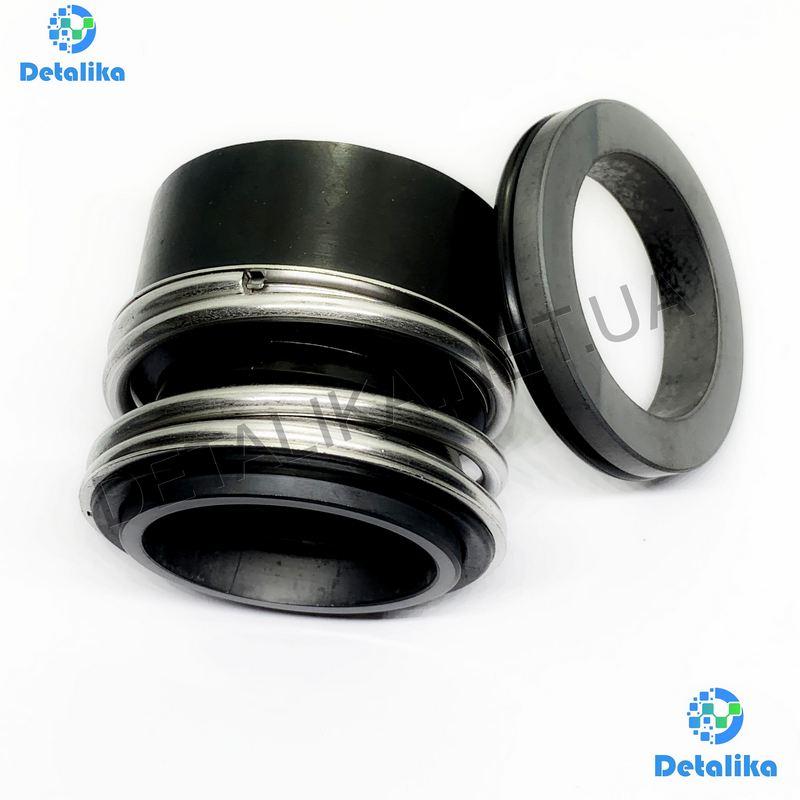

Торцеве ущільнення типу MG13/38-z для насосів DAB CM, CP-G, KDN, NKM-G(E), NKP-GE — 38 мм

Ущільнення вала типу MG13/38-z (R00007740 SHAFT SEAL D.38) для насосів DAB серії "inline":

• CM 80-100-125-150,
• CP-G 100-125,
• CP 100-4800,
• CM-GE 150.

Для відцентрових моделей DAB:

• KDN 65-80-100-125-150,
• NKM-G 100-125,
• NKM-GE 32-65-100-125,
• NKP-GE 32-65.

Торцеве ущільнення типу Burgmann MG13

Торцеві ущільнення типу MG1, MG12, MG13 належать до найпопулярнішого типу механічних ущільнень, які використовуються не тільки в конструкціях відцентрових насосів побутового характеру, але й на промисловому обладнанні з обертовими валами (центробежні, роторні, гвинтові насоси, диспергатори та ін.) на підприємствах харчової, хімічної, алкогольної та фармацевтичної промисловості.



Конструкція торцевих ущільнень серії MG13:

Торцеві ущільнення типу Burgmann MG13 є механічними ущільненнями сильфонного типу, де навантаження розподіляється між рухомим кільцем і циліндричною пружиною з неіржавкої сталі. Отже, забезпечуючи міцність і герметичність виробу під час деформацій і вигинів у різних напрямках під час експлуатації.



Технічні характеристики:

• Температура: від -20 до 140 °C;
• Тиск: до 12 барів;
• Лінійна швидкість: до 3000 об./хв.



Матеріал виготовлення:

• Рухоме кільце: карбід кремнію/графіт;
• Нерухоме кільце: карбід кремнію;
• Гумове ущільнення: EPDM;
• Пружина та металеві частини: AISI 316.



Аналоги:

Burgmann MG13, Lidering М212.N13, DIMER TCP.13-60,  AESSEAL B093U/B013, Flowserve 193, Roten L3N, Sterling SMG13, Vulcan 193.
