Торцеве ущільнення для насосів Calpeda T, TP, A, NC, NGC, NG, C, CA, CAS CS - 12мм
780 ₴
- В наявності
- Код: 016101-12
- +380 (95) 304-08-02
Торцеве ущільнення для насосів Calpeda T, TP, A, NC, NGC, NG, C, CA, CAS CS, вал Ø12 мм — ущільнення з гумовим сильфоном і конічною пружиною (стандарт Burgmann BT-FN). Пара тертя графіт / кераміка, гума NBR: вода, мінеральні масла, мастила до +100 °С і 8 бар. Підбирається за моделлю насоса — перелік нижче. В наявності — відправка в день замовлення.
| Ø12 мм діаметр вала |
CAR/CER пара тертя |
NBR гума |
-20 °С…+100 °С · 8 бар температура · тиск |
| До яких моделей підходить |
Calpeda: A 40-110, C 16/1E, C 20E, C 22/1E, C 22E, C 4/1/A, C 4/A, NC 22/A, T 61E, T 65E, T 70/A, TP 78/A, CA 80E, CA 90/A, CA 91/A, NGC 2E, NGC 3/A, NG 3/A, NG 4/A, CAS 80E, CAS 90E, CAS 91E, CS 20E, CS 21E, CS 22E + моделі насосів з бронзи.
Серії цієї марки з таким валом: C, NM, T, CA, B-C, NG.
Не знайшли свою модель — напишіть її у Viber разом із діаметром вала, підкажемо, чи це той самий вузол.
| Що це за ущільнення — BT-FN |

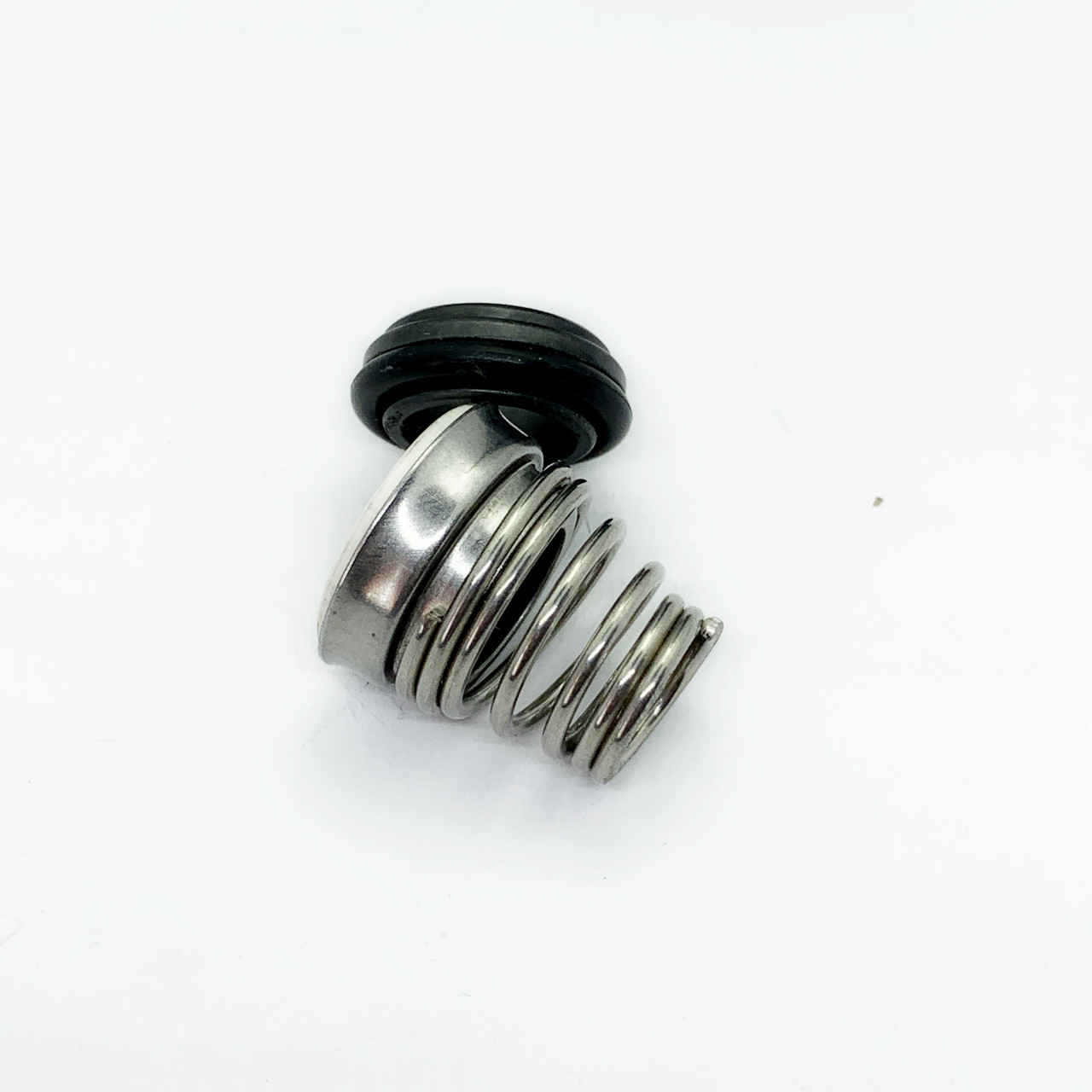

Обертова частина — гумовий сильфон із графітовим кільцем і конічна пружина, яка притискає його до нерухомого керамічного сідла в гумовій манжеті. Найпоширеніша конструкція в побутових і напівпромислових відцентрових насосах: проста, нечутлива до невеликих биттів вала, ставиться без регулювання.
| Технічні характеристики |
| Тип | BT-FN — ущільнення з гумовим сильфоном і конічною пружиною (стандарт Burgmann BT-FN) |
| Діаметр вала | 12 мм |
| Пара тертя | графіт / кераміка (CAR/CER) — чиста вода без абразиву — побутові й напівпромислові насоси |
| Гума (сильфон, манжети) | NBR (нітрильний каучук) — вода, мінеральні масла, мастила |
| Код матеріалів | AVPGG |
| Металеві частини | Нержавіюча сталь AISI 316 |
| Робоча температура | -20 °С…+100 °С |
| Максимальний тиск | 8 бар |
| Швидкість ковзання | до 15 м/с |
| Код Деталіки | 016101-12 |
На складі це ущільнення є також у виконанні CAR/SIC/EPDM — графіт / карбід кремнію, гума EPDM. Вкажіть потрібне виконання при замовленні.
Посадкові розміри (за таблицею серії):
| d — вал | 12 мм |
| D — зовнішній діаметр обертової частини | 22 мм |
| D1 — посадковий діаметр сідла | 20,6 мм |
| L1 — висота сідла | 5,5 мм |
| L2 — робоча довжина обертової частини | 18,2 мм |
| Як переконатися, що це воно |
1. Діаметр вала. Заміряйте штангенциркулем вал під ущільненням: ця модель розрахована на вал 12 мм.
2. Сильфон і пружина. Обертова частина — гумовий сильфон з однією конічною пружиною; якщо на старому ущільненні металевий гофрований сильфон або кілька дрібних пружин — це інший тип.
3. Розміри. Звірте зовнішній діаметр D і посадковий діаметр сідла D1 з таблицею вище — це відрізняє BT-FN від сусідніх типів.
4. Фото. Сумнів — надішліть фото старого ущільнення та шильдика насоса у Viber, звіримо до відправки.
| Аналоги і крос-номери |
Тип BT-FN: заміняє Burgmann BT-FN, AESSEAL T04, Roten 3, Vulcan 13, Герметика M112K.FRA.
| Наявність, відправка і документи |
Позиція на складі. Відправка Новою поштою в день замовлення, доставка по Україні 1–3 дні. Підприємствам — рахунок, видаткова накладна, договір. Інші діаметри й типи — у групі.
| Основні | |
|---|---|
| Виробник | Detalika |
| Матеріал | Нержавіюча сталь |
| Максимальна робоча температура | +100 °C |
| Максимальний тиск | 8 бар |
| Мінімальна робоча температура | -20°С |
| Тип ущільнення | BT-FN |
| Розміри і габарити | |
| Внутрішній діаметр, мм | 12 |
| Матеріали виконання | |
| Матеріал гуми | NBR |
| Металеві елементи | Нержавіюча сталь AISI 316 |
| Пари тертя | CAR/CER |
| Користувальницькі характеристики | |
| Швидкість ковзання | 15 м/с |
