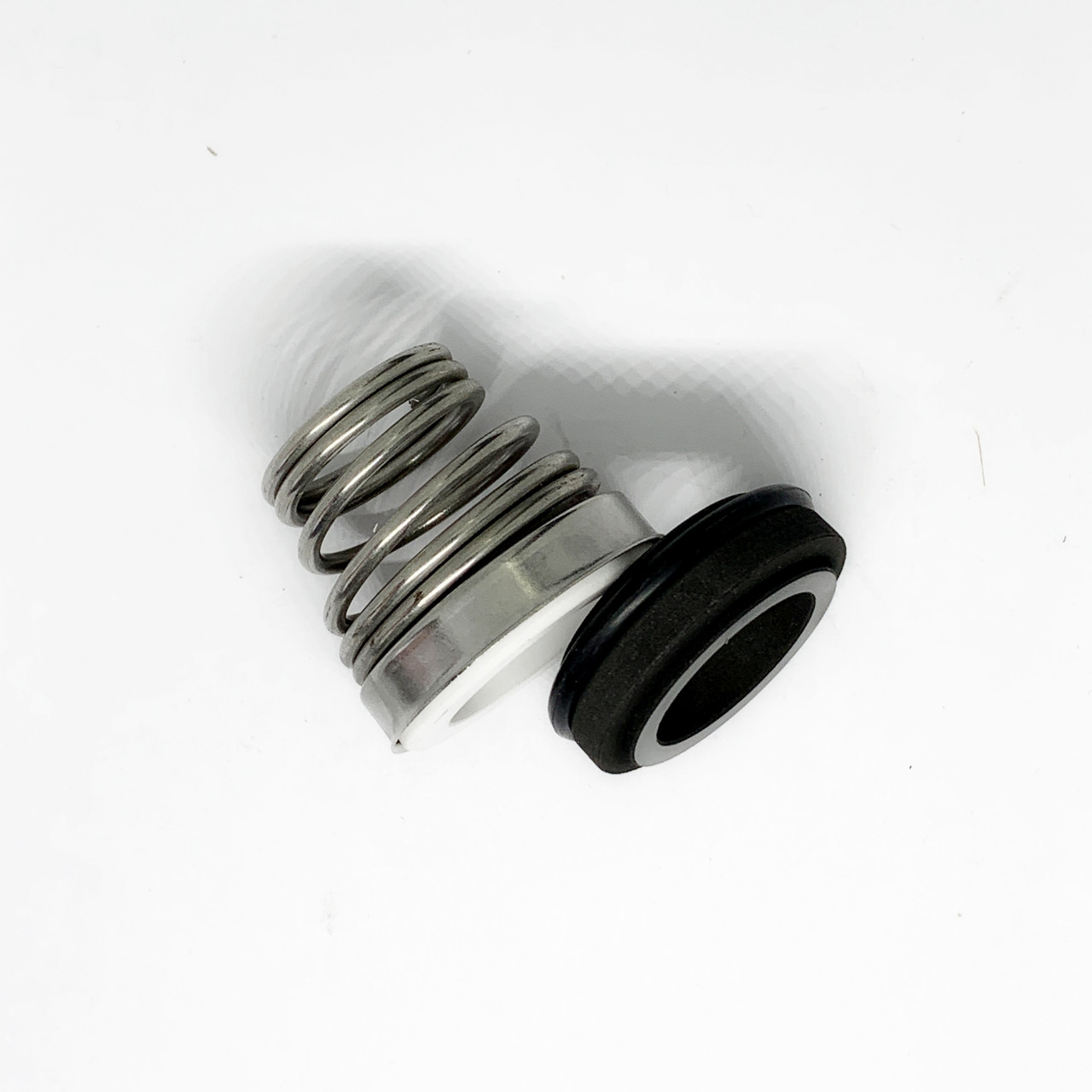

Торцеве ущільнення для насосів Ebara 3m (32-125, 40-125, 50-125, 65-125) — 22 mm
995 ₴
- В наявності
- Код: 016102-22
- +380 (95) 304-08-02
Торцеве ущільнення для насосів Ebara 3m (32-125, 40-125, 50-125, 65-125), вал Ø22 мм — ущільнення з гумовим сильфоном і конічною пружиною, сідло NU (стандарт Burgmann BT-FN.NU). Пара тертя графіт / кераміка, гума NBR: вода, мінеральні масла, мастила до +100 °С і 8 бар. Підбирається за моделлю насоса — перелік нижче. В наявності — відправка в день замовлення.
| Ø22 мм діаметр вала |
CAR/CER пара тертя |
NBR гума |
-20 °С…+100 °С · 8 бар температура · тиск |
| До яких моделей підходить |
Ebara: Застосування торцевого ущільнення типу BT-FN: Торцеве ущільнення для насосів Ebara 3m: Ebara 3m 32-125/1.1; Ebara 3m 32-160/1.5; Ebara 3m 32-160/2.2; Ebara 3m 32-200/3.0; Ebara 3m 32-200/4.0; Ebara 3m 32-200/5.5; Ebara 3m 32-200/7.5; Ebara 3m 40-125/1.5; Ebara 3m 40-125/2.2; Ebara 3m 40-160/3.0; Ebara 3m 40-160/4,0; Ebara 3m 40-200/5.5; Ebara 3m 40-200/7.5; Ebara 3m 40-200/11; Ebara 3m 50-125/2.2; Ebara 3m 50-125/3.0; Ebara 3m 50-125/4.0; Ebara 3m 50-160/5.5; Ebara 3m 50-160/7.5; Ebara 3m 50-200/9.2; Ebara 3m 50-200/11; Ebara 3m 40-200/15; Ebara 3m 65-125/4.0; Ebara 3m 65-125/5.5; Ebara 3m 65-125/7.5; Ebara 3m 65-160/7.5; Ebara 3m 65-160/9.2; Ebara 3m 65-160/11.
Не знайшли свою модель — напишіть її у Viber разом із діаметром вала, підкажемо, чи це той самий вузол.
| Що це за ущільнення — BT-FN.NU |
Та сама обертова частина, що в BT-FN, але інше сідло: нерухоме кільце NU має більший посадковий діаметр D1 і висоту L1 = 10 мм (див. таблицю). Тому BT-FN і BT-FN.NU одного діаметра не взаємозамінні — тип визначають за посадковим гніздом у корпусі насоса.
| Технічні характеристики |
| Тип | BT-FN.NU — ущільнення з гумовим сильфоном і конічною пружиною, сідло NU (стандарт Burgmann BT-FN.NU) |
| Діаметр вала | 22 мм |
| Пара тертя | графіт / кераміка (CAR/CER) — чиста вода без абразиву — побутові й напівпромислові насоси |
| Гума (сильфон, манжети) | NBR (нітрильний каучук) — вода, мінеральні масла, мастила |
| Код матеріалів | AVPGG |
| Металеві частини | Нержавіюча сталь AISI 316 |
| Робоча температура | -20 °С…+100 °С |
| Максимальний тиск | 8 бар |
| Швидкість ковзання | до 15 м/с |
| Код Деталіки | 016102-22 |
На складі це ущільнення є також у виконанні CAR/SIC/EPDM — графіт / карбід кремнію, гума EPDM. Вкажіть потрібне виконання при замовленні.
Посадкові розміри (за таблицею серії):
| d — вал | 22 мм |
| D — зовнішній діаметр обертової частини | 38 мм |
| D1 — посадковий діаметр сідла | 37 мм |
| L1 — висота сідла | 10 мм |
| L2 — робоча довжина обертової частини | 25,2 мм |
| Як переконатися, що це воно |
1. Діаметр вала. Заміряйте штангенциркулем вал під ущільненням: ця модель розрахована на вал 22 мм.
2. Сильфон і пружина. Обертова частина — гумовий сильфон з однією конічною пружиною; якщо на старому ущільненні металевий гофрований сильфон або кілька дрібних пружин — це інший тип.
3. Розміри. Звірте зовнішній діаметр D і посадковий діаметр сідла D1 з таблицею вище — це відрізняє BT-FN.NU від сусідніх типів.
4. Фото. Сумнів — надішліть фото старого ущільнення та шильдика насоса у Viber, звіримо до відправки.
| Аналоги і крос-номери |
Тип BT-FN.NU: заміняє Burgmann BT-FN.NU, AESSEAL T04D, Roten 3, Vulcan 13.
| Наявність, відправка і документи |
Позиція на складі. Відправка Новою поштою в день замовлення, доставка по Україні 1–3 дні. Підприємствам — рахунок, видаткова накладна, договір. Інші діаметри й типи — у групі.
| Основні | |
|---|---|
| Виробник | Ebara |
| Матеріал | Нержавіюча сталь |
| Максимальний тиск | 8 бар |
| Мінімальна робоча температура | -20°С |
| Максимальна робоча температура | +100 °C |
| Тип ущільнення | BT-FN.NU |
| Розміри і габарити | |
| Внутрішній діаметр, мм | 22 |
| Матеріали виконання | |
| Металеві елементи | Нержавіюча сталь AISI 316 |
| Пари тертя | CAR/CER |
| Матеріал гуми | NBR |
| Користувальницькі характеристики | |
| Швидкість ковзання | 15 м/с |
- Ціна: 995 ₴
