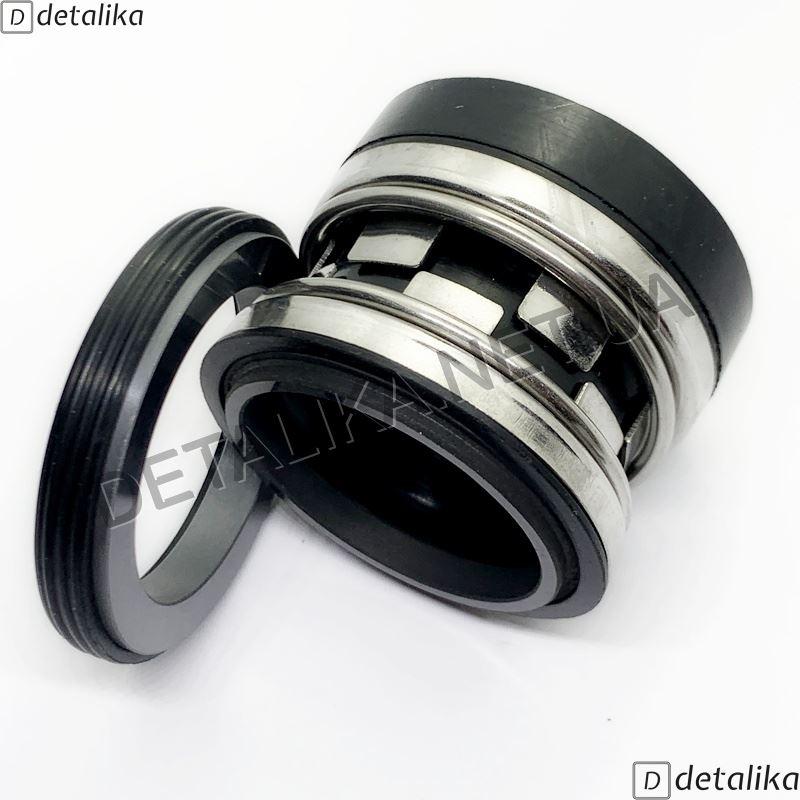

Механічне торцеве ущільнення для насоса зріджених газів НСГ 5/150.
Торцеве ущільнення типу John Crane 2100
Торцеве ущільнення типу Джон Крейн 2100 за своєю конструкцією є механічним ущільненням з однією пружиною й еластомірним сильфоном, яке використовується для валів із різним напрямком обертання.
Моделі насосів виробництва країн СНД, у яких застосовуються ущільнення John Crane 2100:
Роторні, відцентрові, гвинтові насоси моделей НР-10, В3-ОРА, НОНЦ1, ОНЦС, ВВН, ВВН, ВК, ВКС, НДС, Н1В, К, К, КМ, КМЛ, КМШ, КМШ, СЦЛ, СВН, СДМ, ОНЛ, ВКс, А1 3В, А1 2ВВ, РПА, НМШ, СД, ХМ, ХМ, ХМ, ХсМ та Д.
Імпортні насоси, у яких використовуються торцеві ущільнення за типом John Crane 2100:
WILO, GRUNDFOS, CALPEDA, LOWARA, EBARA, Pedrollo, VOGEL PUMPEN, ESPA, INOXPA, Packo, ALFA-LAVAL, JABSCO, Hydro-Vacuum, KSB.
Варто зауважити, що використовуються дані ущільнення не тільки в конструкції відцентрових, роторних і гвинтових насосів, але й у багатьох інших агрегатах, включно з гомогенізаторами, диспергаторами, оливоутворювачами, апаратами РПА.
Засіб використання ущільнення за типом John Crane 2100:
- Харчові продукти (молоко, квас, майонез, кетчуп, цукрові сиропи, олія, питна вода, оцет, лимонна кислота);
- Вибухонебезпечні спиртовмісні продукти (коньяк, вино, пиво тощо);
- Технічні промислові речовини (мийні розчини, паливо, антифриз, мазут, конденсат, розчинники);
- Неагресивні луги, стоки й абразивні матеріали.
Технічні характеристики:
- Температура: от -40 до +140оС;
- Тиск: до 12 барів (1,2 МПа);
- Лінійна швидкість: до 3000 об./хв (15 м/с).
Основні переваги:
- Мінімальний рівень витоку продукту;
- Надійність і довговічність торцевого ущільнення;
- Взаємозамінність з аналогічними ущільненнями від інших виробників;
- Простота в монтажі.
Матеріали виготовлення:
- Рухома частина: графіт/карбід кремнію;
- Нерухома частина: кераміка/карбід кремнію;
- Матеріал гумового сильфона: EPDM
- Металеві деталі: AISI 304.
Аналоги:
Торцеві ущільнення типу «Джон Крейн» за функціональністю замінює аналогічні моделі виробництва BURGMANN, AESSEAL, ROTEN.
Основні | |
---|---|
Максимальний тиск | 12 бар |
Мінімальна робоча температура | -20°С |
Максимальна робоча температура | +140°С |
Матеріали виконання | |
Металеві елементи | Нержавіюча сталь AISI 304 |
Розміри і габарити | |
Внутрішній діаметр, мм | 33 |
Користувальницькі характеристики | |
Пари тертя | CAR/SIC |
Матеріал гуми | EPDM |
Тип ущільнення | 2100-K |
- Ціна: 1 725 ₴
