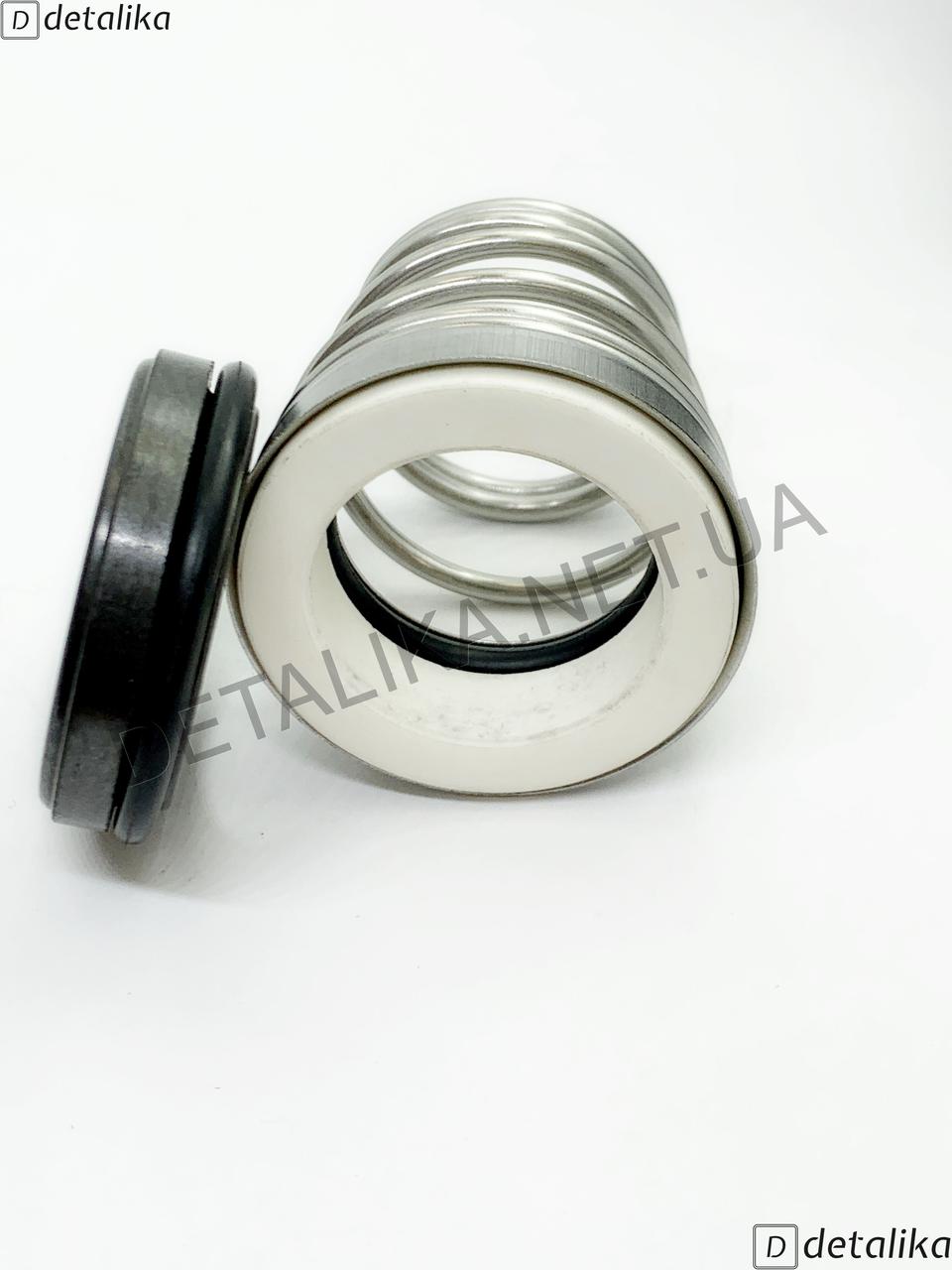

Торцеве ущільнення BT-FN/30 (аналог Burgmann BT-FN, AESSEAL T04, M112K.FRA.030, R-BT-FN ) - 30мм
1 295 ₴
- В наявності
- Код: 016101-30
- +380 (95) 304-08-02
Торцеве ущільнення BT-FN/30 — ущільнення з гумовим сильфоном і конічною пружиною (стандарт Burgmann BT-FN) для вала Ø30 мм, взаємозамінне з Burgmann BT-FN, AESSEAL T04, M112K.FRA.030, R-BT-FN. Пара тертя графіт / кераміка, гума NBR: вода, мінеральні масла, мастила до +100 °С і 8 бар. В наявності на складі в Україні — відправка в день замовлення.
| Ø30 мм діаметр вала |
CAR/CER пара тертя |
NBR гума |
-30 °С…+100 °С · 8 бар температура · тиск |
| Для яких насосів |
Серії, у яких штатно стоїть ущільнення типу BT-FN (розмір під ваш насос — за діаметром вала):
| Calpeda | NM, NM4, NMD, NR, NR4, T, TP, A, MXH, C, CS |
| Pedrollo | CP, 2CP, HF, F, PK, PQ |
| Ebara | CDA, CD, CDX, JE, JEX, DWO |
| Lowara | CEA, CA, FHS, FCE, SHE, FCS4 |
| DAB | EURO, EUROINOX, Active, K |
| WILO | HiMulti, Jet |
Серії з валом 30 мм, у яких стоїть саме цей розмір — назвіть модель, звіримо:
| Ebara | 3LM 65-200, 3LM 80-160, 3LM 80-200, 3LS 65-200, 3LS 80-160, 3LS 80-200 |
| Технічні характеристики BT-FN/30 |
| Тип | BT-FN — ущільнення з гумовим сильфоном і конічною пружиною (стандарт Burgmann BT-FN) |
| Діаметр вала | 30 мм |
| Пара тертя | графіт / кераміка (CAR/CER) — чиста вода без абразиву — побутові й напівпромислові насоси |
| Гума (сильфон, манжети) | NBR (нітрильний каучук) — вода, мінеральні масла, мастила |
| Код матеріалів | AVPGG |
| Металеві частини | Нержавіюча сталь AISI 316 |
| Робоча температура | -30 °С…+100 °С |
| Максимальний тиск | 8 бар |
| Швидкість ковзання | до 15 м/с |
| Код Деталіки | 016101-30 |
На складі це ущільнення є також у виконанні CAR/CER/EPDM — графіт / кераміка, гума EPDM. Вкажіть потрібне виконання при замовленні.
Посадкові розміри (за таблицею серії):
| d — вал | 30 мм |
| D — зовнішній діаметр обертової частини | 46 мм |
| D1 — посадковий діаметр сідла | 43,3 мм |
| L1 — висота сідла | 9 мм |
| L2 — робоча довжина обертової частини | 30,2 мм |
| Як переконатися, що це воно |
1. Діаметр вала. Заміряйте штангенциркулем вал під ущільненням: ця модель розрахована на вал 30 мм.
2. Сильфон і пружина. Обертова частина — гумовий сильфон з однією конічною пружиною; якщо на старому ущільненні металевий гофрований сильфон або кілька дрібних пружин — це інший тип.
3. Розміри. Звірте зовнішній діаметр D і посадковий діаметр сідла D1 з таблицею вище — це відрізняє BT-FN від сусідніх типів.
4. Фото. Сумнів — надішліть фото старого ущільнення та шильдика насоса у Viber, звіримо до відправки.
| Конструкція BT-FN |
Обертова частина — гумовий сильфон із графітовим кільцем і конічна пружина, яка притискає його до нерухомого керамічного сідла в гумовій манжеті. Найпоширеніша конструкція в побутових і напівпромислових відцентрових насосах: проста, нечутлива до невеликих биттів вала, ставиться без регулювання.
| Аналоги і крос-номери |
BT-FN/30 за посадковими розмірами й параметрами заміняє: Burgmann BT-FN, AESSEAL T04, M112K.FRA.030, R-BT-FN. Назви виробників наведені для підбору взаємозамінної деталі.
| Наявність, відправка і документи |
Позиція на складі. Відправка Новою поштою в день замовлення, доставка по Україні 1–3 дні. Підприємствам — рахунок, видаткова накладна, договір. Інші діаметри й типи — у групі.
| Основні | |
|---|---|
| Виробник | Detalika |
| Матеріал | Нержавіюча сталь |
| Максимальна робоча температура | +100 °C |
| Максимальний тиск | 8 бар |
| Мінімальна робоча температура | -30°С |
| Тип ущільнення | BT-FN |
| Розміри і габарити | |
| Внутрішній діаметр, мм | 30 |
| Матеріали виконання | |
| Матеріал гуми | NBR |
| Металеві елементи | Нержавіюча сталь AISI 316 |
| Пари тертя | CAR/CER |
| Користувальницькі характеристики | |
| Швидкість ковзання | 15 м/с |
- Ціна: 1 295 ₴
