Торцеве ущільнення для Grundfos NB, NK, TP (80, 100, 125, 150) — BQQE/BAQE, 96306472 — 48 mm
2 800 ₴
- В наявності
- Код: 015132-48
- +380 (95) 304-08-02
Торцеве ущільнення для насосів Grundfos NB, NK, TP (80, 100, 125, 150) — BQQE/BAQE, 96306472, вал Ø48 мм — еластомер-сильфонне ущільнення з однією пружиною (стандарт Burgmann MG13). Пара тертя графіт / карбід кремнію, гума EPDM: вода, гаряча вода, водні розчини, слабоагресивні рідини до +140 °С і 12 бар. Підбирається за моделлю насоса — перелік нижче. В наявності — відправка в день замовлення.
| Ø48 мм діаметр вала |
CAR/SIC пара тертя |
EPDM гума |
0…+120 °С · 16 бар температура · тиск |
| До яких моделей підходить |
Grundfos: NB 80, NB 100, NB 125, NB 150, TP 150.
Серії цієї марки з таким валом: NK, NBG, NKG, NB, NKGE, NKE.
Заміняє оригінальні номери Grundfos, зокрема: 96306472.
Не знайшли свою модель — напишіть її у Viber разом із діаметром вала, підкажемо, чи це той самий вузол.
| Що це за ущільнення — MG13 |

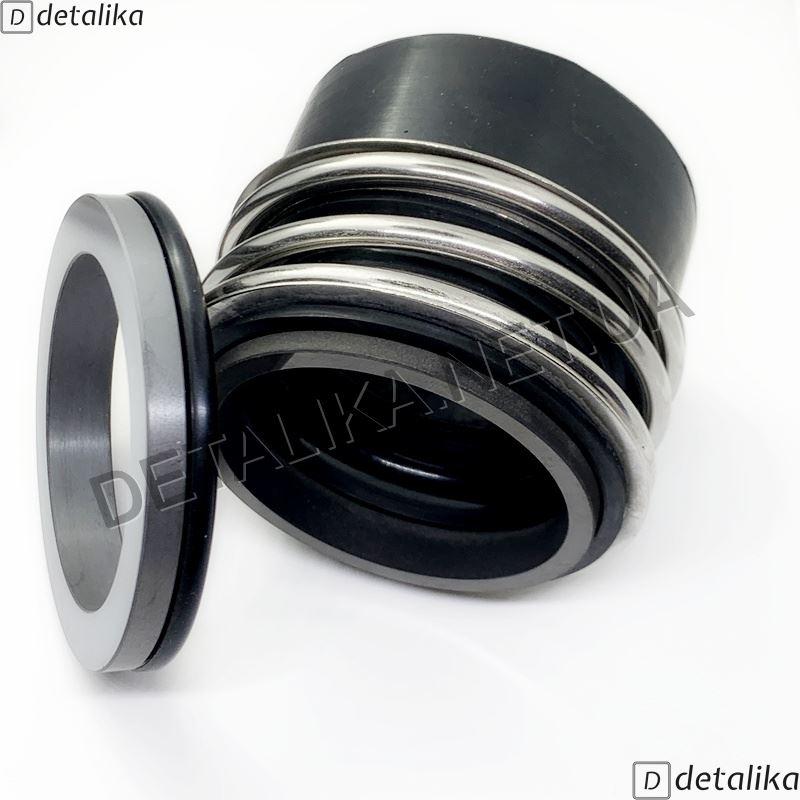

Обертова частина — гумовий сильфон із рухомим кільцем і циліндричною пружиною з нержавіючої сталі; кільце передачі крутного моменту веде сильфон разом із валом. Нерухома частина — сідло з гумовою манжетою в корпусі насоса. Пружина притискає рухоме кільце до сідла, між торцями тримається тонка плівка рідини — саме вона й ущільнює вал. Сильфон компенсує биття й осьові зміщення вала.
MG13 — версія родини MG із сильфоном під сідло G6: штатне ущільнення насосів Grundfos NB, NK, TP (коди BQQE / BAQE) та DAB.
Межі в характеристиках — за стандартом типу; для свого ущільнення з кодом BAQE Grundfos вказує 0…+120 °С і 16 бар.
| Технічні характеристики |
| Тип | MG13 — еластомер-сильфонне ущільнення з однією пружиною (стандарт Burgmann MG13) |
| Код Grundfos | BAQE — AQ1 / EPDM |
| Діаметр вала | 48 мм |
| Сідло (нерухоме кільце) | G6 |
| Пара тертя | графіт / карбід кремнію (CAR/SIC) — чиста й технічна вода, водні розчини |
| Гума (сильфон, манжети) | EPDM (етиленпропілен) — вода, гаряча вода, водні розчини, слабоагресивні рідини |
| Код матеріалів | AQ1EGG |
| Металеві частини | Нержавіюча сталь AISI 316 |
| Робоча температура | -20 °С…+140 °С |
| Максимальний тиск | 12 бар |
| Швидкість ковзання | до 10 м/с |
| Код Деталіки | 015132-48 |
| Як переконатися, що це воно |
1. Діаметр вала. Заміряйте штангенциркулем вал під ущільненням: ця модель розрахована на вал 48 мм.
2. Сильфон і пружина. Обертова частина — гумовий сильфон з однією конічною пружиною; якщо на старому ущільненні металевий гофрований сильфон або кілька дрібних пружин — це інший тип.
3. Сідло. Нерухоме кільце тут — G6 у гумовій манжеті. Сумнів — надішліть фото старого ущільнення та шильдика насоса у Viber, звіримо до відправки.
| Аналоги і крос-номери |
Тип MG13: заміняє Burgmann MG13, AESSEAL B013, Lidering M212.N13, DIMER TCP.13-60, Flowserve 193, Roten L3N, Sterling SMG13, Vulcan 193.
| Наявність, відправка і документи |
Позиція на складі. Відправка Новою поштою в день замовлення, доставка по Україні 1–3 дні. Підприємствам — рахунок, видаткова накладна, договір. Інші діаметри й типи — у групі.
| Основні | |
|---|---|
| Виробник | Grundfos |
| Матеріал | Нержавіюча сталь |
| Максимальний тиск | 12 бар |
| Мінімальна робоча температура | -20°С |
| Максимальна робоча температура | +140°С |
| Тип ущільнення | MG13 |
| Матеріали виконання | |
| Металеві елементи | Нержавіюча сталь AISI 316 |
| Пари тертя | CAR/SIC |
| Матеріал гуми | EPDM |
| Розміри і габарити | |
| Внутрішній діаметр, мм | 48 |
| Тип контркільця | G6 |
| Користувальницькі характеристики | |
| Швидкість ковзання | 10 м/с |
- Ціна: 2 800 ₴
